트랙터 차동장치: 구조, 작동 원리 및 작동 조건
Jun 12, 2026
트랙터 구동축의 핵심 부품인 트랙터 차동 장치에는 네 가지 주요 기능이 있습니다.
1, 트랙터 변속기에서 전달되는 회전 속도를 더욱 줄이고 후방 구동축에 동력을 전달합니다.
2, 동력 회전 방향을 90도 변경하여 세로 회전을 가로 회전으로 변환합니다.
3, 트랙터가 직선으로 이동할 때 두 개의 후방 구동 축에 동력을 균등하게 분배합니다.
4, 트랙터 회전 중 구동축에 대한 동력 분배를 조정하여 외부 휠이 내부 휠보다 더 많은 회전을 회전하여 다양한 이동 거리에 적응할 수 있도록 합니다.
트랙터 차동 장치의 주요 구성 요소

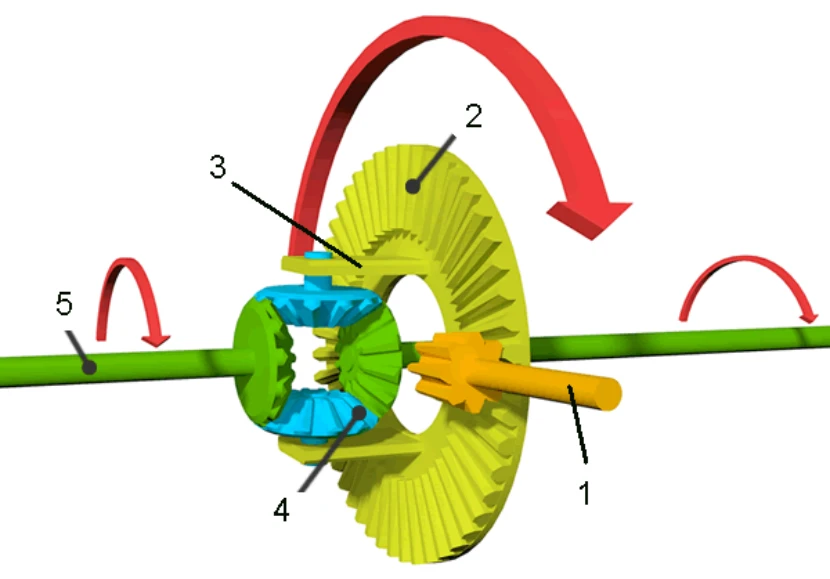

트랙터 차동 장치의 전체 조립은 다음과 같은 주요 부품으로 구성됩니다.
1, 드라이브 피니언 기어
2, 최종 구동 구동 기어(크라운 휠/링 기어)
3, 차동 주택
4, 차동 크로스 샤프트 (플래닛 캐리어)
5, 차동 사이드 기어 (선 기어)
3.1 단일 휠 들어올림 및 회전(기어 완전 맞물림)
- 최종 구동 구동 기어(크라운 휠): 트랙터 엔진에 의해 구동되어 회전합니다.
- 디퍼렌셜 사이드기어(Sun gear) : 들어올려진 휠의 사이드기어만 회전
- 차동 유성 기어: 모든 유성 기어가 독립적으로 작동하여 동력 전달을 완료합니다.
3.2 양쪽 바퀴가 들어올려지고 한쪽 바퀴가 강제로 회전하게 됨
- 최종 구동 구동 기어(크라운 휠): 정지 상태를 유지합니다.
- 디퍼렌셜 사이드기어(Sun gear) : 반대쪽 바퀴가 역방향으로 회전하며 양쪽 사이드기어가 계속 회전함
- 차동 유성 기어: 모든 유성 기어가 회전하여 두 측면 기어의 움직임을 조정합니다.
3.3 트랙터 직진
- 최종 구동 구동 기어(크라운 휠): 차동 하우징과 함께 회전하며 두 개의 구동 휠이 동일한 속도로 작동합니다.
- 차동측 기어(Sun gear): 두 개의 측면 기어가 차동 하우징과 동기식으로 회전합니다.
- 차동 유성 기어: 유성 기어는 독립적인 회전이 없으며 전체적으로 차동 하우징과 함께 회전합니다.
3.4 트랙터의 좌회전 또는 우회전
- 최종 구동 구동 기어(크라운 휠): 정상적으로 계속 회전합니다. 안쪽 회전 바퀴는 느리게 움직이고 바깥 쪽 바퀴는 더 빠르게 회전합니다.
- 디퍼렌셜 사이드기어(Sun gear) : 회전하는 쪽의 사이드기어는 천천히 회전하고, 반대편의 사이드기어는 더 빠르게 회전합니다.
- 차동 유성 기어: 모든 유성 기어가 자유롭게 회전하여 두 구동 휠 사이의 속도 차이를 보상합니다.
3.5 잠긴 트랙터 차동 장치(크라운 휠과 맞물린 측면 도그 클러치)
- 최종 구동 구동 기어(크라운 휠): 차동 하우징과 함께 회전하며 두 개의 구동 휠이 동일한 회전 속도를 유지합니다.
- 디퍼렌셜 사이드 기어(Sun gear): 두 개의 사이드 기어가 디퍼렌셜 하우징과 동일한 속도로 동기 회전합니다.
- 차동 유성 기어: 유성 기어가 독립적인 회전을 멈추고 차동 하우징과 일체로 움직입니다.
근무 조건 최종 구동 구동 기어(크라운 휠) 디퍼렌셜 사이드기어(썬기어) 차동 유성 기어 단일 바퀴가 들어 올려 회전함(기어 맞물림) 트랙터 엔진으로 구동되는 회전 들어 올려진 바퀴의 사이드 기어만 회전 모든 유성기어가 회전함 두 바퀴가 들어 올려지고 한 바퀴가 회전합니다. 정지 상태를 유지합니다. 반대쪽 바퀴가 반대로 회전합니다. 양쪽 기어가 회전합니다. 모든 유성기어가 회전함 직진하는 트랙터 차동 하우징으로 회전합니다. 두 바퀴가 같은 속도로 움직인다 두 개의 측면 기어가 차동 하우징으로 회전합니다. 독립적인 회전 없음, 차동 하우징으로 이동 트랙터 좌회전/우회전 정상적으로 회전합니다. 안쪽 바퀴는 더 느리게, 바깥쪽 바퀴는 더 빠르게 측면 기어를 더 느리게 돌리고 반대쪽 기어를 더 빠르게 돌립니다. 모든 유성기어가 회전함 잠긴 차동장치(도그 클러치 체결) 차동 하우징으로 회전합니다. 두 바퀴가 같은 속도로 움직인다 두 개의 사이드 기어가 하우징과 동일한 속도로 회전합니다. 독립적인 회전 없음, 차동 하우징으로 이동
